MT02¶

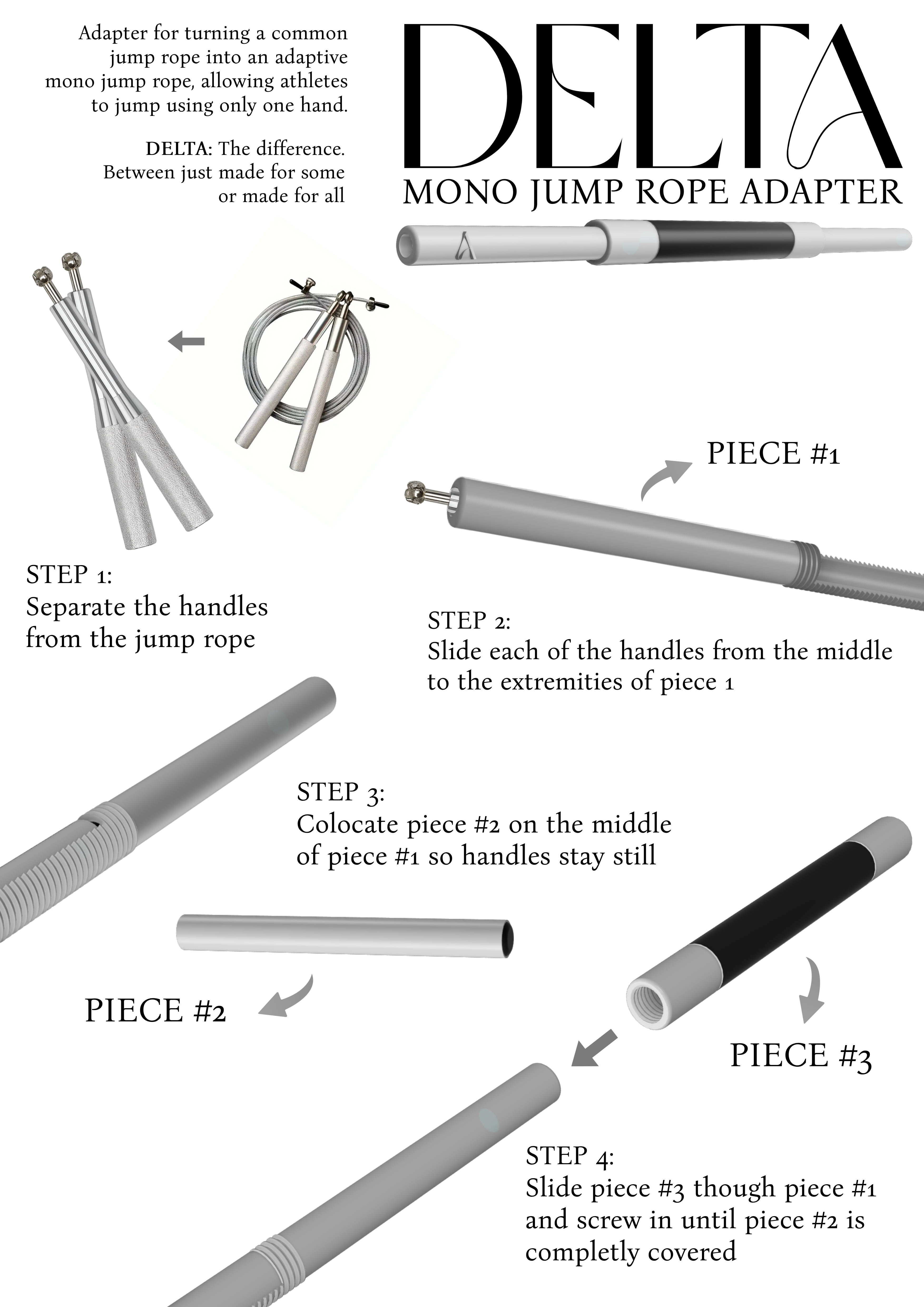

Objetivo del entregable: Diseñar un objeto utilitario compuesto por al menos dos piezas relacionadas y contar con un logo/ícono en relieve. Se generará una lámina de presentación muy simple que contenga un título, la imagen del modelo con anotaciones y una breve descripción.
Justificación del diseño¶

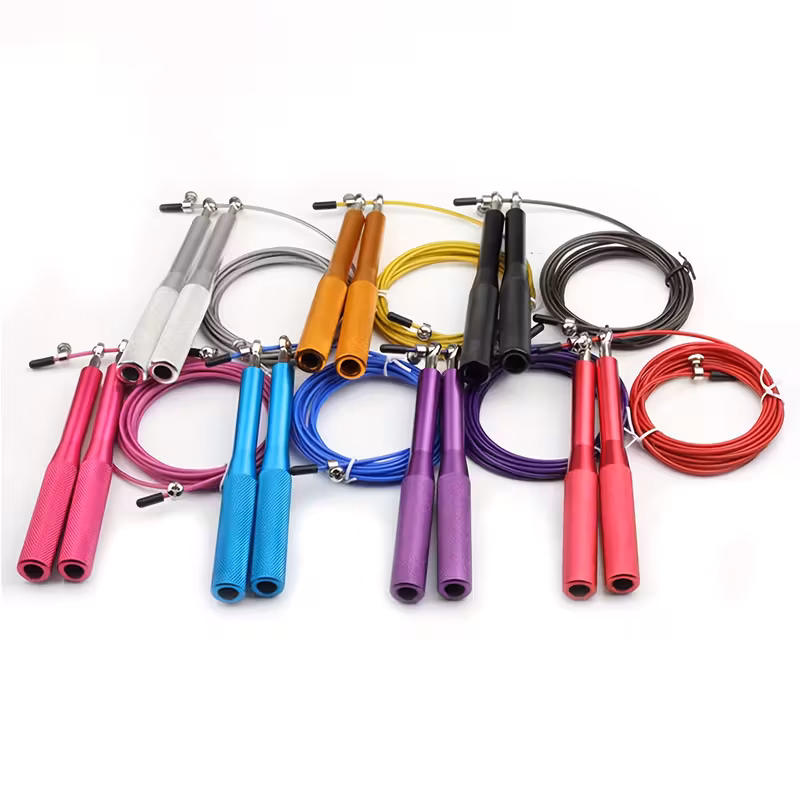

DELTA es un dispositivo para adaptar cuerdas de saltar convencionales en cuerdas de monocomando. Especificamente, se realiza el diseño para cuerdas de saltar de crossfit, que se diferencian por su diseño hecho con una linga fina, unida a rullemanes mediante tornillos para ajustar su largo facilmente y mangos de metal. El modelo de cuerda para que se utilizo para seguir las medidas es el de la foto, utilizada en un gimnasio local.
DELTA¶
DELTA Cuarta letra del alfabeto griego (Δ, δ), que corresponde a la d del latino. En física y matemáticas, la delta (Δ y δ) se usa principalmente para indicar cambio o diferencia. La delta mayúscula (Δ) representa un cambio finito, como la diferencia en la posición de un objeto (Δx).
DELTA representa la diferencia entre lo que es posible hacer y lo que no es posible hacer. Representa la diferencia que genera la accesibilidad del ambiente. Se basa en la definición definida en la Convención sobre los Derechos de las Personas con Discapacidad, ratificada por el Estado uruguayo en 2008, que promueve el paradigma del modelo social de la discapacidad, según el cual “las personas con discapacidad incluyen a aquellas que tengan deficiencias físicas, mentales, intelectuales o sensoriales a largo plazo que, al interactuar con diversas barreras, puedan impedir su participación plena y efectiva en la sociedad, en igualdad de condiciones con las demás”. En este marco, cuando hablamos de accesibilidad nos referimos a las condiciones que deben cumplir los entornos, viviendas, servicios, transporte, instrumentos y herramientas, para ser comprensibles, utilizables y practicables por todas las personas con autonomía.
DELTA es la diferencia generada en el entorno cuando se modela cuando se introducen diseños accesibles.
Logo¶
Pensé en un logo facilmente integrable al nombre, que puedan ser una unica unidad. Para eso busque una tipografia donde la letra A representara 3 cosas: la letra A, el símbolo delta, el diseño en cuestión.
La tipografia utilizada fue Brown Sugar. Se diseño el logo en Canva, descargando el archivo en png.
Diseño de objeto 3D¶
Opté por Fussion 365 como software de diseño 3D. Este software iba a implicar un desafio técnico relevante para mi, y asi fue. Al mismo tiempo hubo suficiente apoyo y explicación por parte de los docentes lo que facilitó el proceso.
Diseño de piezas¶

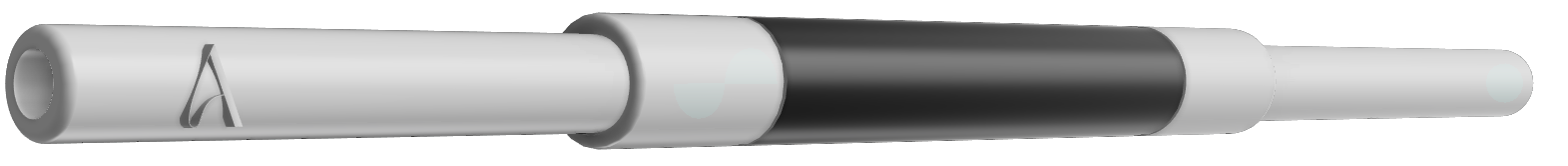

El diseño cuenta de 3 piezas, todas encastrables entre si, colocadas como se describe en la lamina. Dentro de la herramienta se hizo uso de diseño de bocetos, extrusiones, cortes, creación de planos, creación de roscas, modificación de materiales, movimiento de objetos en el espacio, ajuste de cotas, entre otros. Parte del proceso de aprendizaje de uso de la herramienta surje de las clases y otros aprendizajes mediante videos de youtube y apoyo en herramientas tipo LLM.
Integración del Logo¶

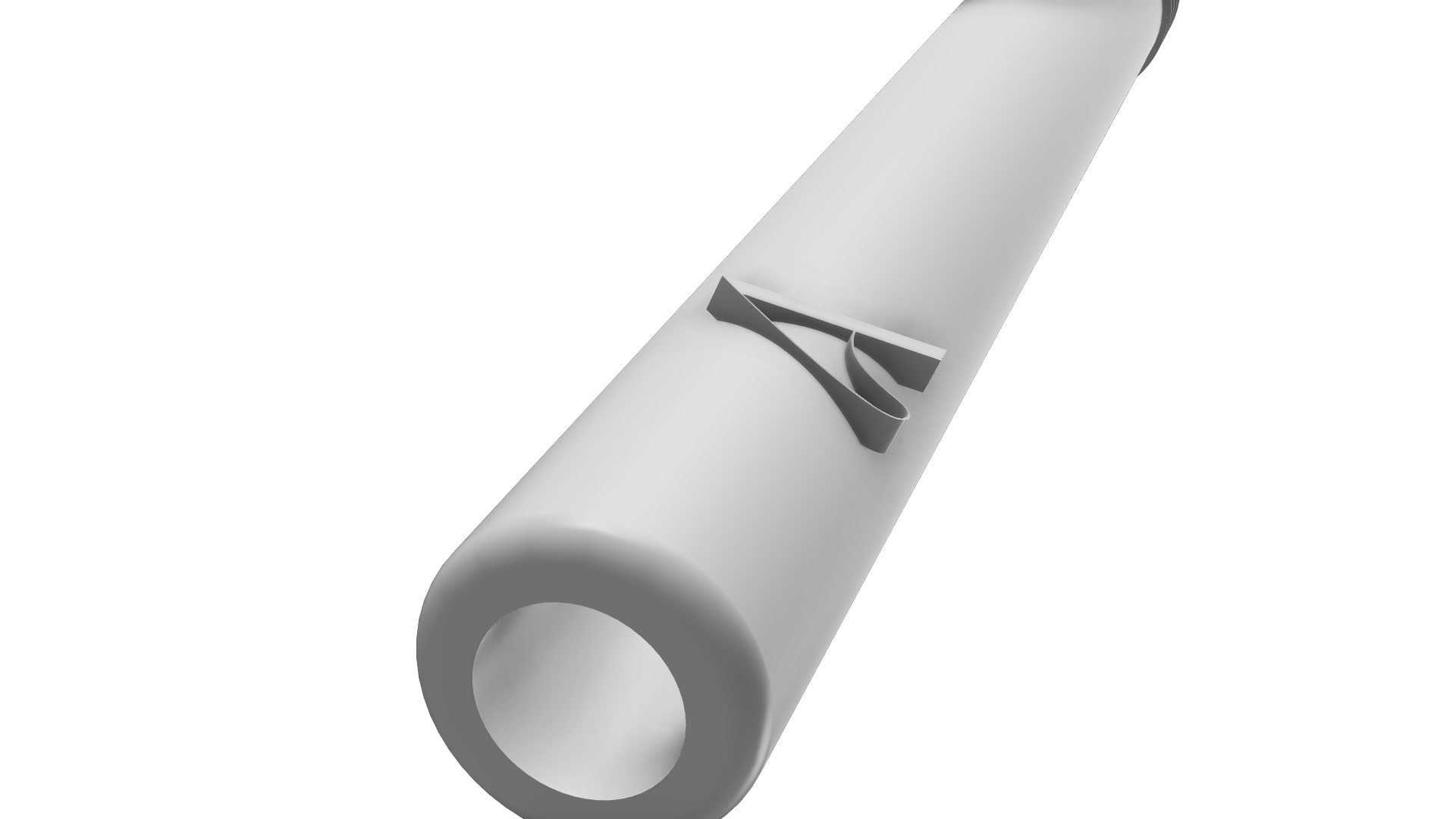

El logo se vectorizó utilizando inkscape para obtener el logo en formato svg. Una vez vectorizado, se incorporó el diseño en una de las 3 piezas realizadas. Busqué que la integración fuera discreta pero visible. Quedó colocada en el borde del mango de la cuerda, en un lugar que no molesta al agarre del posible usuario.
Para colocarlo primero generé un plano tangente a la curvatura del mango. Luego proyecté el logo en ese plano, adaptando su tamaño y posición. Por ultimo realicé la extrución en las medidas adecuadas para que quedara integrado al objeto.
Diseño de lámina de presentación¶
Utilicé Photopea para el diseño de la lámina. Esta parte del entregable fue las mas compleja a nivel de ejecución. Me gustaría mejorar e implementar nuevas capacidades en el uso del software de diseño gráfico, para lograr una integración mas agradable a la vista de todos los componentes. La elección de tonalidades de grises fue para lograr un acabado mas homogenero entre las piezas del diseño 3D y el diseño gráfico, aunque me gustaría seguir experimentando con esta parte del proceso.
Para utlizar la herramienta me apoye en videos online y LLMs, al igual que para Fussion 365.
Documentación¶
Proyecto de Fussion 365 Enlace.
Logo en PNG Enlace.
Lámina en PDF Enlace.
